Как собираются двери шкафа купе?

Появление совершенных раздвижных систем вызвало бум на рынке мебели. Удобные шкафы купе пользуются большим спросом. Простота конструкции и фасады

Как собираются двери шкафа купе?

Как собрать и установить двери шкафа купе самостоятельно?

Появление совершенных раздвижных систем вызвало бум на рынке мебели. Удобные шкафы купе пользуются большим спросом. Простота конструкции и фасады шифоньеров с красивыми полотнами подвигли домашних мастеров к самостоятельному изготовлению откатных конструкций. С небольшим опытом в сборке мебели вы сможете сами установить раздвижные двери в шкаф купе.

Из чего состоят двери для шкафа купе

Раздвижная система обычно состоит из таких комплектующих:

  • дверная рама (боковые стойки + горизонтальные планки);
  • наполнение – дверное полотно;
  • нижние и верхние ролики;
  • буферная лента;
  • направляющие дорожки.

Для последующего понимания терминов и всего процесса сборки, в таблице вы найдете подробное описание каждого компонента.

Наполнение дверного полотна

Для украшения зеркал применяют три технологии декорирования:

Нижние и верхние ролики

Как собрать двери шкафа купе?

Перед сборкой выполните подготовительные мероприятия:

  • составление чертежей;
  • расчёт размеров и количества деталей;
  • закупка комплектующих.

Чертежи

Учитывая размеры дверного проёма (расстояние между боковыми стенками, дном и потолком шкафа) составьте схему расположения будущих дверей, их количество и габариты

Расчёт

Базовые данные – высота и ширина проёма корпуса шкафа купе. Сделайте окончательные замеры проёма после установки корпуса шкафа в проектное положение. Расстояние между боковинами имеет значение для определения количества дверей. Общепринятое количество полотен бывает от 2-х до 3-х штук.

Правильно сделать расчёт дверей шкафа купе поможет наше руководство с калькулятором.

Закупка комплектующих

После того, как произведён расчёт дверей, составьте список потребности материалов и фурнитуры. В перечень включите:

  1. Количество вертикальных стоек, верхних, нижних и средних профилей, их длину.
  2. Материал, размеры и площадь фрагментов наполнения.
  3. Количество и размеры саморезов и установочных винтов.
  4. Длину буферной ленты.
  5. Количество верхних и нижних роликов.
  6. Толщину и длину уплотнительного шнура.

Пошаговая инструкция сборки дверей для шкафа купе

Монтаж в шкаф начинайте с установки нижних роликов в пазы направляющей дорожки. Поджимая подпружиненные нижние опоры, вставьте верхние ролики в направляющую рейку.

Альтернативный способ сборки двери с зеркалом высотой 3 метра смотрите на видео.

Другие способы монтажа дверей шкафа купе

Помимо раздвижных систем существуют иные конструкции дверей, как в новых шкафах, так и в шифоньерах старого образца. К ним относятся подвесные дверные полотна и складные двери (гармошки).

Подвесные двери

Система навесных дверных полотен состоит из особой конструкции направляющего рельса и роликов.

  1. Вверху проёма шифоньера закрепите металлическую балку с продольным пазом.
  2. Сверху к двери привинтите опорные роликовые узлы.
  3. Колёсики заведите в рельс. Двери смогут перемещаться вправо, влево или в обе стороны.
  4. Для того чтобы повесить двери ровно, рельсовую направляющую обязательно выставите по уровню. В противном случае может возникать самопроизвольное движение двери в сторону уклона опорной балки.

Подвесные двери в отличие от двух опорных раздвижных систем имеют один недостаток. Свободное провисание нижней части дверного полотна может вызывать колебание двери относительно вертикали, что нередко становится причиной проникновения пыли внутрь закрытого шкафа.

Складные двери

Вы можете установить в купе складные двери (гармошку). Они состоят из нескольких сегментов, соединённых между собой мебельными или рояльными петлями. Петли дают возможность плотно сложить дверцы и тем самым обеспечить доступ одновременно ко всему содержимому шкафа купе.

Дверные полотна передвигают с помощью роликов в пазах верхних и нижних направляющих планок. Сложение сегментов напоминает движение мехов гармони. Их сдвигают наружу и поэтому они не уменьшают объём полезного пространства шкафа.

Заключение

Основной акцент статьи сделан в пользу монтажа современных раздвижных систем, которые применяют не только в мебели, но используют также для установки межкомнатных дверей. При желании вы можете самостоятельно собрать и установить раздвижные системы в своём шкафу купе. На нашем сайте, следуя ссылкам, вы получите полную информацию как полностью собрать шкаф купе своими руками.

Пошаговая сборка дверей шкафа-купе

Шаг 1
Выполняем нарезку профилей. Прежде чем приступить к сборке дверей, вы должны вырезать из профилей детали заданных размеров. Как я уже говорил ранее, у каждого производителя свои цифры в формулах расчётов размеров профилей. Все эти параметры не являются тайной. Вам достаточно просто поинтересоваться этим вопросом у компании-продавца раздвижных систем. Кстати, практически у всех продавцов есть «экселевский файл», который автоматически просчитывает размеры профилей и наполнений – вам достаточно, просто, заполнить ячейки: «длина проёма» и «высота проёма». Хотя лично я предпочитаю вручную проверять точность расчётов данного файла.
Резать профиль лучше всего с помощью точной торцовочной пилы, предварительно установив на неё хорошо заточенный пильный диск для работы с металлом. Тупым диском резать профиль я вам не рекомендую – накладно это и хлопотно. Если у вас такой пилы нет, тогда можете аккуратно выполнить нарезку при помощи ножовки по металлу. В результате у вас должны получиться одинаковых размеров все вертикальные профиля, а также одного размера горизонтальные верхние и нижние профиля. Если конструкция ваших дверей купе «без извращений» – имеется в виду «вертикально-горизонтальная» без диагональных соединительных профилей, тогда и все соединительные профиля тоже будут такого же размера, как и горизонтальные.

Сверлим отверстия в вертикальном профиле-ручке. Профиль нарезан, можно переходить к сверлению отверстий. Здесь я вас попрошу быть внимательными, так как данный процесс имеет некоторые нюансы. Итак, внимание на рисунок. Отверстия мы сверлим с наружной торцевой стороны вертикального профиля. В каждом профиле у нас всего три отверстия: одно в верхней части и два в нижней. На рисунке 1 указана стандартная величина отступов для данного типа раздвижных систем. Однако я вам настоятельно рекомендую прежде, чем выполнять сверление отверстий, сопоставить данные величины применительно к своей раздвижной системе – редко, но бывают отличия.

Теперь о нюансах.

Чтобы вам было легче всё понять, предлагаю взглянуть на рисунок 2. Я надеюсь, все вы узнали вертикальный профиль-ручку (в разрезе). Слева показан этот профиль до сверления отверстий, а справа – после. Как видите, вам предстоит сверлить отверстия одновременно через две стенки профиля – так сказать, делать их сквозными. Хочу обратить ваше внимание, что наружное отверстие у нас имеет диаметр 10 мм, а внутреннее – 5,5 мм. Собственно наши крепёжные саморезы и регулировочные винты рассчитаны под отверстия 5,5 мм и фиксируются на внутренней стенке профиля, свободно проходя через десятимиллиметровое отверстие наружной стенки. Благодаря этому, они как бы прячутся внутри вертикального профиля, доставляя нам удовольствие своим визуальным отсутствием на видимых сторонах дверей шкафа купе.

Теперь о главном. Какой порядок сверления данных отверстий? Итак, вначале мы сверлим сквозные отверстия (через наружную и внутреннюю стенки профиля) сверлом диаметром 5,5 мм. А затем при помощи сверла 10 мм рассверливаем только наружные отверстия. И тогда у вас получится также, как на рисунке: диаметр наружной стенки будет 10 мм, а внутренней – 5,5 мм. В принципе, здесь нет ничего сложного, главное ничего не забыть и не перепутать.

Наклеиваем с тыльной стороны зеркал или стёкол самоклеющуюся плёнку. Если в качестве наполнения дверей шкафа-купе вы используете зеркала или стёкла, тогда надо позаботиться о безопасности использования данной конструкции. Ситуации в жизни бывают разные. Именно поэтому крайне важно обеспечить безопасность при разбивании зеркального или стеклянного наполнения шкафов-купе. И сделать это можно очень просто. Обратите внимание на рисунок 3. На рисунке мы видим, как на тыльную сторону зеркала наклеивают самоклеющуюся плёнку. Чаще всего для этих целей используют «Orakal». Плёнка наклеивается по всей площади зеркала или стекла. В результате этого, разбитые осколки не разлетаются во все стороны, а остаются висеть на плёнке, к которой они приклеены.

Хочется обратить ваше внимание на ещё один важный момент. Для оклеивания тыльной стороны зеркала подойдёт как прозрачная, так и цветная самоклеющаяся плёнка. А вот для стёкол лучше использовать прозрачный «Orakal», если вам нужна прозрачность дверей. Если же нет, тогда можно наклеить плёнку и на белой основе.

Шаг 4
Устанавливаем горизонтальные профили. Первыми устанавливаются горизонтальные профили. Наиболее распространённая проблема, с которой вы можете столкнуться в процессе установки профилей – это тугое вхождение наполнения в паз профиля. В этом случае к нам на помощь приходит резиновый молоток (киянка). Кстати, на наполнения из зеркала или стекла предварительно устанавливается силиконовый уплотнитель (см. рисунок 4).

Уплотнитель надо обрезать так, чтобы он был на 5 мм короче ширины самого зеркала или стекла с обеих сторон. Ну, а теперь переходим непосредственно к установке горизонтальных профилей (см. рисунок 5).

Итак, если наполнение входит туго в паз профиля, то, как и говорилось выше, мы используем киянку, а также деревянный брус. Если бруса нет, то в принципе, подойдёт и какой-нибудь остаток ДСП. Полотно наполнения одной стороной должно упираться в надёжный и ровный упор, а ко второй стороне вы прикладываете профиль, на него кладёте деревянный брусок и начинаете стучать по бруску киянкой, тем самым набивая профиль на наполнение двери-купе. Удары должны быть акцентированные. Также надо рассчитать силу ударов так, чтобы они были достаточно сильными для набивания профиля, но не настолько, чтобы его погнуть. В общем, надо «пристреляться», «почувствовать» профиль. Можете даже предварительно поупражняться на обрезке профиля и наполнения ДСП – так вы сможете почувствовать, при какой силе ударов профиль начинает деформироваться, а какая сила является наиболее оптимальной для его эффективной набивки.

Читайте также  Как выбрать мебель для кухни?

Категорически нежелательно стучать по самому профилю, так как есть высокая вероятность его погнуть, или повредить покрытие профиля, тем самым испортить внешний вид готовых дверей. Также хочется отметить и тот момент, что при установке профиля на зеркальное или стеклянное наполнение, надо позаботиться, чтобы поверхность, на которой будет оно лежать, была ровной и чистой. Сами понимаете, зеркало (стекло) – материал хрупкий, требующий аккуратного и трепетного обращения. Если в процессе набивки профиля уплотнитель начнёт сползать с зеркала, тогда надо снять профиль, установить правильно уплотнитель и начать набивку с самого начала.

Обязательно учтите этот момент! Ибо, если будете продолжать установку профиля при сползающем уплотнителе, то, скорее всего, зеркало (стекло) будет разбито. И ещё один совет тем, кто будет работать с зеркалом или стеклом. Если профиль «тяжело идёт» и вам не удаётся его установить, тогда немного растяните уплотнитель в длину – так вы сделаете его тоньше и облегчите себе работу. Только не переусердствуйте! Помните, что зеркальное (стеклянное) наполнение двери-купе не должно болтаться внутри профилей раздвижной системы. Также я рекомендую вам собирать двери шкафа-купе вдвоём – так будет легче и удобнее.

Шаг 5

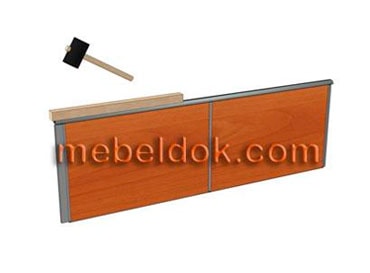

Пришло время установки вертикальных профилей-ручек (см. рисунок 6).

Конструкцию поворачиваем на ребро, естественно, поверхность пола или стола должна быть ровной. Ну, а дальше по стандартной процедуре – с помощью деревянного бруска и киянки устанавливаем вертикальный профиль дверей-купе.

Шаг 6
Устанавливаем ролики и скручиваем конструкцию саморезами. Итак, наша дверь уже практически собрана. Осталось установить ролики и зафиксировать все детали на своих местах при помощи сборочных саморезов.

Схему установки роликов и саморезов смотри на рисунке 7. В предыдущих публикациях, когда шла речь о конструкции раздвижных дверей, я говорил вам о предназначении полукруглых канавок в горизонтальных профилях? Сейчас на этой схеме можно чётко увидеть, как верхний и нижний саморезы входят именно в эти самые канавки нижнего и верхнего горизонтальных профилей.

Алгоритм сборки верхней части двери

Итак, в верхней части двери при помощи сборочного самореза нам надо скрутить вертикальный профиль и верхний горизонтальный профиль, а также установить верхний направляющий ролик. Давайте рассмотрим порядок сборки. Вначале мы вкручиваем сборочный саморез, но не до конца – оставляем место для установки верхнего ролика, приблизительно так, как показано на левом рисунке. Затем устанавливаем ролик и вкручиваем саморез до упора. Тем самым мы не только стянули вертикальный и горизонтальный профили, но и зафиксировали верхний ролик двери-купе.

Алгоритм сборки нижней части двери

Здесь нет никаких нюансов – просто стягиваем саморезом вертикальный профиль и нижний горизонтальный профиль. Затем вставляем внутрь нижнего горизонтального профиля нижние ролики и через нижнее отверстие в вертикальном профиле вкручиваем регулировочный винт в конструкцию нижнего ролика (см. рисунок 9). Вообще, регулировочный винт – это классная штука. С его помощью вы можете отрегулировать уровень наклона двери, выставив её в идеальное положение. Двери готовы! Остаётся наклеить буферную ленту и можно переходить к установке направляющих рельсов для раздвижных дверей.

Полную версию статьи можно скачать кликнув по ссылке>>

Инструкция по сборке шкафов купе, этапы работ

Самостоятельная сборка мебели помогает существенно сэкономить денежные средства. Хорошо, если человек владеет простыми навыками сборки предметов. Новичкам будет полезно узнать, как собрать шкаф купе самостоятельно. Пошаговые действия установки каждого элемента изделия позволят осуществить быстрый монтаж.

  1. Инструменты и материалы
  2. Этапы сборки
  3. Цоколь
  4. Корпус
  5. Установка задней стенки
  6. Монтаж полок и направляющих
  7. Установка дверей
  8. Видео

Инструменты и материалы

Среди всех видов изделий для хранения одежды, лидирующее место сегодня занимает шкаф купе. Он многофункционален, вместителен, выпускается в разных формах и размерах, а также не требует дополнительного пространства для открытия дверей. Именно поэтому большинство людей при выборе между платяным и шкафом купе отдают предпочтение последнему варианту.

Сборка шкафа купе своими руками на видео представленная совсем несложная – для этого достаточно иметь в квартире необходимые инструменты и быть ознакомленным с конструкцией изделия. Часто при заказе шкафа без услуг сборщиков, компании присылают документ, в котором присутствует чертеж изделия. Также так перечислены все составляющие детали, которые пронумерованы по порядку. Глядя на рисунок и сопоставляя элементы шкафа можно интуитивно собрать изделие.

Для работы согласно схеме сборки шкафа купе потребуются такие инструменты:

  • строительный уровень – чтобы проверить ровность установки параллельно полу;
  • уголок;
  • резиновый и обычный молоток;
  • прямая и крестовая отвертка;
  • рулетка;
  • карандаш и линейка;
  • шуруповерт;
  • сверло для дерева – чтобы сделать отверстия;
  • сверло по металлу – для установки алюминиевого цоколя.

Из дополнительных инструментов для сборки мебели самостоятельно может пригодиться электролобзик, дрель и наждачная бумага. Также необходимо подготовить все детали шкафа, а это значит – проверить схему на соответствие количества предметов. Уделите внимание фурнитуре и механизмам: если в шкафу будут ящики — в комплектации должны идти шариковые направляющие.

Двери для изделия часто поставляются уже готовыми. На них предварительно установлены ролики и полоска мягкого материала. Монтировать дверь необходимо на конечной фазе.

Этапы сборки

Чтобы знать, с чего начать работу, стоит ознакомиться с ее этапами. Большинство шкафов купе собираются по следующему алгоритму:

  • цоколь;
  • корпус;
  • установка задней стенки;
  • монтаж полок и направляющих;
  • установка дверей купе.

После проделанных этапов осуществляется внедрение внутренних дополнительных элементов. К ним относятся выдвижные корзины, ящики, штанги, навесные крючки и пантографы. Рассмотрим установку каждого элемента шкафа отдельно.

Этапы сборки

Цоколь

Сборка шкафов купе видео которого представлено ниже начинается с нижней части, на которую приходится вся нагрузка в процессе эксплуатации. Находим деталь, которая будет выполнять данную функцию, и кладем перед собой. Для того, чтоб процесс прошел правильно, применяем такие инструменты как отвертки или шуруповерт, шестигранник, карандаш и рулетку для разметки. Также проверьте в комплектации наличие саморезов и специальных маскировочных заглушек.

Алгоритм действий выглядит так:

  • на детали для дна размечается место под установку цоколя;
  • иногда вместо цокольных планок используются регулируемые ножки, место для которых также необходимо наметить;
  • просверливаем отверстия для крепежа;
  • прикрепляем дно к планкам с помощью конфирматов (уголков) – для этого используются саморезы и отвертка;
  • собираем поперечные опоры цоколя, предназначенные для устойчивости.

Некоторые изделия, например модели купе феникс требуют установки с помощью регулируемых ножек. Сделать это просто: пластиковые заглушки срезаются ножом, а сами ножки вкручиваются в подготовленные на дне отверстия диаметром 10 мм.

В зависимости от размеров собранного шкафа купе, количество ножек будет регулироваться. Так, для больших плоскостей потребуется более чем 6 элементов опоры.

Корпус

Перед тем как разобрать и собрать шкафы купе с нуля важно ознакомиться с общим строением имеющегося изделия. Внимательно изучите схему, потому как сборка корпуса должна обеспечить безопасную эксплуатацию шкафа. От того, насколько надежно он установлен, будет иметь значение устойчивость внутренних элементов.

Для того чтоб сборка мебели была точной, следует дополнительно проверить поверхность пола на ровность. Используйте строительный уровень: если на полу имеются перепады – подкрутите регулируемые ножки. Только после этого соберите короб изделия.

Чтобы качественно осуществить монтаж корпуса, выполните следующие действия:

  • лучше собирать изделие стоя, потому как в лежачем положении монтировать идеально подогнанный шкаф очень трудно. Но важно помнить, что для полной сборки необходимо оставить минимум 100 мм для монтажа крыши;
  • в части, которая отвечает за дно необходимо предварительно насверлить несколько отверстий и вставить анкера. На установленные крепежи будут монтироваться стоечные планки;
  • монтаж стоевых панелей осуществляется вдвоем: чтобы не запутаться, можно просмотреть инструкцию по сборке шкафа купе, представленную в видеоматериале. Сначала вставляется левая боковина, один человек ее придерживает, пока второй вставляет правую боковину;
  • на следующем этапе монтируется средняя стоевая, если она присутствует. После ее установки происходит монтаж крыши. Если шкаф собирается в стоячем положении, то закрепить данную деталь будет правильно на уголки или конфирматы.

Немного сложнее собирать шкаф купе модели маэстро, обладающий множеством функций. Его монтаж осуществляется не спеша, желательно несколькими людьми.

Крепление происходит с помощью евровинтов Установка боковых и внутренних стенок шкафа Основание соединяется с корпусом с помощью уголков конфирматов

Читайте также  Какой материал лучше для мягкой мебели?

Установка задней стенки

Чтобы собрать купе самому, в частности прикрепить заднюю стенку изделия, необходимо грамотно выбрать расходные материалы – крепежи. Нередко сборщики применяют неправильно подобранные расходники, из-за чего со временем панель из ДВП отходит от мебельного изделия. В советские времена оргалит на заднюю стенку собирали с помощью гвоздей, что сегодня делать нежелательно.

Для большей надежности прикрепите стенку из ДВП к шкафу с помощью саморезов. Именно так изделие не будет испорчено во время эксплуатации.

Монтируя мебель для себя, важно осуществить качественную сборку шкафа купе своими руками: видео, которое представлено ниже, наглядно показывает все сложные нюансы. Выполните следующие манипуляции:

  • заведите панель из оргалита за шкаф;
  • придерживая лист руками, воспользуйтесь короткими саморезами и с помощью шуруповерта или отвертки вкрутите их на расстоянии 10-20 см.

Если шкаф имеет сразу несколько задних стенок их необходимо крепить встык. Используйте специальные стягивающие крепежи, после чего вкручивайте саморезы на задник средней планки.

ДВП Крепление задней стенки

Монтаж полок и направляющих

Чтобы не пришлось разбирать изделие и переделывать свою работу, проверьте надежность и устойчивость каркаса, после чего приступайте к наполнению внутренними элементами: полками, штангами, ящиками и направляющими. Заниматься самостоятельной сборкой шкафа купе можно по видео, которое есть внизу статьи. Оно наглядно предоставляет информацию обо всех важных моментах процесса.

Следует обратить внимание на такие нюансы:

  • крепление полок можно осуществить с помощью уголков и саморезов. Для этого на самих деталях уже имеются насверленные отверстия. Предварительно примечаем расстояние между полками и крепим их к боковинам и центральной стоевой планке;
  • сначала устанавливаются верхние направляющие для дверей, после чего монтируются нижние рельсы. Стоит подчеркнуть, что монтаж данных элементов должен осуществляться строго по прямой линии – от этого будет зависеть правильность хода дверей;
  • штанга устанавливается на специальные фланцы, идущие с ней в комплекте. При необходимости длину трубы подпиливают ножовкой по металлу. Если происходит сборка шкафа модели фортуна, стоит обратить внимание на большое количество элементов и не перепутать их;
  • ящики и выдвижные корзины вставляются в изделие после крепления механизмов для их работы.

Перед тем, как самому монтировать внутреннее наполнение, проверьте наличие всей фурнитуры и расходных материалов.

Направляющая раздвижная система Подготовка отверстий на направляющих Перед установкой направляющих необходимо правильно расположить стопор

Установка дверей

Монтаж створок купе считается завершающим этапом работы. Правильно собранный шкаф предполагает, что верхние направляющие закреплены в уровень с передней кромкой боковин, а нижние рельсы немного отступают от них на 8-15 мм.

Отвечая на вопрос как собрать шкаф купе своими руками, немаловажное место отведено монтажу дверей. Сначала устанавливается та створка, которая будет ходить по задней рельсе. Обратите внимание, что зеркальная дверь имеет высокую стоимость и будет неприятно, если она выпадет из-за неграмотной установки.

Окончанием считается монтаж стопоров для двери, которые не позволяют ей соскочить с раздвижной системы. Разборка шкафа купе возможно в том случае, если планируется переезд или перевозка мебели. Тогда происходит демонтаж шкафа купе: разобрать и собрать изделие можно согласно указанной в статье инструкции.

Дверь с роликами Щетка отбойник для шкафа купе

Видео

Пошаговая инструкция по самостоятельной сборке дверей-купе для шкафа

  1. Как сделать нарезку металлического профиля?
  2. Как сделать отверстия в профиле?
  3. Как монтировать горизонтальные профили?
  4. Монтаж вертикальных профилей
  5. Принцип действия и монтажа стопора
  6. Установка фурнитуры для раздвижных дверей

Для сборки дверей купе своими руками достаточно ознакомиться с приведенной ниже инструкцией. Она позволит изучить основные моменты этого процесса. Если все элементы и фурнитура для конструкции уже подготовлены, то можно приступать к сборке каркасов из специального профиля.

Как сделать нарезку металлического профиля?

Перед выполнением сборки дверей инструкция предполагает подготовку профилей, имеющих заданные размеры. Нарезка производится торцовочной пилой. Сделав соответствующие расчеты, необходимо приступить к вырезанию готовых деталей из профилей.

Каждый производитель раздвижных мебельных систем использует свои параметры, о которых можно поинтересоваться заранее. Они вычисляются автоматически на основе исходных данных, т. е. длины и высоты проема. Многим нравится делать все расчеты профилей вручную.

Для качественной нарезки материала обычно применяется торцовочная пила. На нее предварительно устанавливается пильный диск. Инструмент перед работой по металлу необходимо как следует заточить. Не рекомендуется использовать тупой диск для резки. Его лучше заменить ножовкой по металлу.

Нарезанный материал для изготовления двери купе должен представлять собой:

  • равные по размерам вертикальные профили;
  • одинаковые по величине нижние и верхние горизонтальные профили.

Если раздвижная конструкция является вертикально-горизонтальной, то у нее есть свои особенности. В системе не предусматриваются диагональные соединительные профили, а все остальные обладают тем же размером, что и горизонтальные.

Как сделать отверстия в профиле?

Перед сборкой дверей на шкаф-купе следует просверлить отверстия в профиле-ручке, расположенной по вертикали. Выполнять этот вид работ необходимо после нарезки профиля. Здесь необходимо соблюдать особую внимательность, чтобы не пропустить важные нюансы этого этапа.

Вначале необходимо подготовить наружную торцевую сторону вертикального профиля. Подготовленных после этого отверстий должно быть 3:

  • вверху — 1;
  • внизу — 2.

Для каждой раздвижной системы предусматривается наиболее подходящий отступ. Сверлить сквозные отверстия следует в определенном порядке через 2 стенки профиля. Отверстие снаружи должно иметь диаметр 10 мм. Чертежи предусматривают наличие внутреннего отверстия диаметром 5,5 мм. Под размер последнего должны подходить регулировочные винты с крепежными саморезами, свободно проходящие через отверстие с наружной стороны профиля.

С видимой стороны дверей шкафа-купе не должно быть саморезов, поскольку они находятся под вертикальным профилем. Вначале необходимо сделать отверстия меньшего диаметра, а затем большего. Стучать по профилю во время установки раздвижных дверей шкафа-купе категорически не следует. Если элемент не погнется, то его покрытие в любом случае окажется поврежденным.

Как монтировать горизонтальные профили?

Установка горизонтальных профилей осуществляется в первую очередь. В процессе выполнения монтажа можно столкнуться с распространенной проблемой, связанной с тугим вхождением наполнения в паз профиля. Здесь потребуется киянка, т. е. резиновый молоток.

Если комплект с зеркальным либо стеклянным наполнением, для его монтажа можно воспользоваться специальным уплотнителем на основе силикона. Перед установкой дверей этот материал укорачивается. Его длина должна быть на 5 мм меньше, чем ширина самого зеркала либо стекла с обеих сторон.

Поскольку наполнение обычно туго входит в паз профиля при монтаже, то лучше воспользоваться киянкой и деревянным брусом. При отсутствии последнего подойдет остаток ДСП. С одной стороны полотно должно упираться в надежный и ровный паз. На другую сторону прикладывается профиль. Сверху на него фиксируется брусок из дерева. По нему потребуется стучать киянкой, чтобы набить профиль на наполнение монтируемой двери купе.

Чтобы профиль не погнулся, необходимо следить за силой ударов. Чтобы пристрелить его, следует выполнять акцентированные удары. В качестве тренировки можно использовать обрезок профиля, а также наполнение ДСП. Это позволит почувствовать силу ударов, которая является оптимальной для качественной набивки.

Профили устанавливаются только на ровное и чистое основание. Особенно это требуется учесть при монтаже зеркального либо стеклянного наполнения. Хрупкость этого материала может привести к его поломке при неаккуратном обращении.

При сползании профиля с зеркала в процессе набивки ее следует начать заново. Если продолжать устройство уплотнителя, то хрупкий материал можно разбить. Наполнитель для дверей шкафа-купе не должен свободно располагаться внутри горизонтальных и вертикальных профилей раздвижной системы.

Монтаж вертикальных профилей

Установка дверей шкафа-купе предполагает следующие действия:

  1. Укрепить ролики от самого угла дверного полотна или 1/6 его ширины.
  2. Центрировать роликовые платформы, следя за тем, чтобы расстояние было одинаковым.
  3. Наметить места под крепеж, выставив пластину.
  4. Просверлить отверстия в намеченных местах сверлом, имеющим диаметр меньше, чем у самореза на 1 мм.
  5. Выставить пластины, вкрутить саморезы, длина которых зависит от веса дверного полотна, но не меньше 70 мм.
  6. Закрутить саморезы перпендикулярно, иначе возникнет излишнее напряжение.
  7. Вставить в пластины опоры под ролики, зафиксировав их крышкой сбоку.
  8. Накрутить ролики на штыри, имеющие резьбу.
  9. Определить высоту расположения нижней грани рельсы.
  10. Воспользоваться сухим деревянным бруском с сечением 50×70 мм и длиной, равной удвоенной ширине дверного полотна с прибавкой 5 см.
  11. Установка направляющих вдоль брусков путем фиксации 3 и более саморезами длиной 8 см.
  12. Отмерить высоту крепления брусков, накатив направляющие с ними на дверное полотно с роликами.
  13. Просверлить 4 отверстия на брусе сбоку, чтобы укрепить его к стене.

Потребуется подготовить заранее небольшие деревянные клинышки, чтобы полотно не гуляло при монтаже.

Принцип действия и монтажа стопора

Перед установкой стопора для дверей шкафа-купе потребуется изучить принцип действия этого элемента. Для правильной фиксации стопором раздвижной двери следует зафиксировать ее в нужном положении. Деталь обычно находится в нижнем направляющем рельсе.

Пружинящие изогнутые пластины должны упираться в верхнюю часть колеи рельса. Они образуют зазор посередине стопора. Ролик двери должен двигаться по нижнему рельсу. При его наезде на пластину стопор проваливается в специальный зазор. В результате происходит его блокировка, а дверь фиксируется в необходимом месте при закрывании.

Читайте также  Как выбрать обои для маленькой кухни?

Раздвижная дверь купе открывается путем прикладывания небольшого дополнительного усилия в необходимом направлении. Ролик при этом выезжает из зазора между пластинами стопора, что заставляет дверь кататься по нижнему рельсу. Другой функцией стопора является фиксация двери в нужном месте.

Многие владельцы двухдверных шкафов-купе считают, что этот предмет мебели отлично функционирует без специального фиксатора створок. Установка стопора необходима для конструкций, которые имеют 3 двери и более. Без этого приспособления невозможна регулировка ровности нескольких дверей при их закрывании. Схема сборки таких раздвижных конструкций требует обязательного устройства фиксирующего приспособления. На каждую створку потребуется установить 1 стопор.

Установка фурнитуры для раздвижных дверей

Перед тем как навешивать двери для шкафа-купе своими руками, можно позаботиться об установке ручек и замков. Лучше всего приобретать специальные врезные изделия. При покупке готового комплекта все отверстия предусматриваются в нем производителем. Если приспособлено обычное полотно, потребуется обвести контур карандашом и удалить все излишки с помощью стамески.

Места крепления фурнитуры следует отмечать после проверки совместимости ручки либо замка с отверстием. Поскольку раздвижные двери должны висеть, а не шаркать по напольному покрытию, к сделанной отметке потребуется добавить 7-10 мм. Если на стяжке нет настила, то минимального зазора в 7 мм будет недостаточно, поскольку позже необходимо будет покрыть пол линолеумом, ламинатом или ковролином. Перед тем как навесить двери шкафа-купе, важно учесть толщину этих материалов.

Выбирать крепежный элемент следует в зависимости от того, из чего сделана стена. Положение специального бруска, позволяющего упростить монтаж дверей, размечается с помощью карандаша. Укреплять элемент можно насквозь, если позволяет толщина стены. Для этого используются саморезы длиной 120 мм и более, подходят также и анкерные болты. Если в домах бетонные стены, то используются дюбели.

Предварительно под крепеж делаются отметки на стене. Монтаж осуществляется тонким и длинным сверлом, имеющим диаметр меньше сделанного отверстия. Для крепления можно воспользоваться тонким гвоздем, который вставляется в отверстие перед нанесением метки на стене. Под пробки дюбелей следует просверлить отверстия и вставить их.

По краям направляющей необходимо закрепить ограничители. Местоположение этих деталей выявляется после их заведения с боков направляющей. Это обеспечивает полное перекрытие проема полотном. Фиксация осуществляется прижимными винтами.

Обеспечивать ровность при установке полотна должна не только верхняя направляющая. Для этого потребуется осуществить установку флажкового ролика, заходящего в паз, предусмотренный в нижней части полотна. После выполнения этих действий створки дверей не будут отклоняться в вертикальном направлении. Для укрепления ролика применяются короткие саморезы длиной 15-20 мм. Сборка шкафа купе продолжается после установки всех элементов раздвижных дверей.

Как собрать двери купе своими руками

Перед сборкой дверей купе необходимо нарезать профиля, желательно, это сделать в месте, где будете заказывать профиля. Резать дома или в гараже, конечно же, можно, но обычно профиля продают длиной 5 м, попробуйте довезти домой хлысты длиной 5 м.

Как рассчитать двери купе самостоятельно

Расчет дверей шкафа купе — расчет размеров профилей для изготовления двери купе, расчет размеров заполнения для простой и комбинированной двери купе.

В результате у вас нарезанные профиля вертикальные и горизонтальные, уплотнитель в нужном количестве и ролики верхние и нижние в комплекте с винтами.

Рис. 1. Профиль для дверей купе нарезанный в размер в комплекте с роликами и уплотнителем

Сверление вертикальных ручек профилей для сборки дверей купе

Следующий этап сборки дверей купе своими руками это засверлить профиля ручки для соединения с горизонтальными разделителями и роликами. Для этого в верхней части профиля ручки (на расстоянии 7 мм) необходимо засверлить два отверстия по одной оси. Внутреннее отверстие диаметром 5 мм под винт, наружное диаметром 10 мм. При сборке двери купе через отверстие притягиваются верхние ролики.

Рис. 2. Схема сверления ручек профиля для сборки двери купе, крепления роликов и колёс
Рис. 3. Крепление верхнего ролика
Рис. 4. Соединение ручки профиля и соединительного профиля

В нижней части вертикального профиля ручки просверлить по четыре отверстия по одной оси. Внутренне отверстие диаметром 5 мм для крепления нижнего ролика и наружное диаметром 10 мм на расстоянии 7 и 42 мм от торца профиля ручки.

Почему именно такие расстояния? Опять же посмотрите на сечение верхнего и нижнего соединительных профилей.

Рис. 5. Поперечное сечение верхнего соединительного профиля
Рис. 6. Поперечное сечение нижнего соединительного профиля

Внимание!

Расстояния сверяйте с вашим профилем, могут быть отличия от аналогичного для профилей Raum+ и Senator.

Наклеивание защитной пленки на вставки из стекла и зеркала перед сборкой дверей купе

Если в двери купе в качестве заполнения используется стекло или зеркало, то необходимо наклеить защитную самоклеящуюся пленку. Пленка защитит вас от мелких острых кусков стекла, если стекло или зеркало вдруг будет разбито.

Для наклеивания используется пленка на самоклеящейся основе, желательно подешевле. При наклеивании достаточно пленку прикатать резиновым валиком, чтобы не образовались пузыри.

Рис. 8. Отделение пленки от бумажной подложки

При наклеивании защитной пленки аккуратно частично отделяете бумажную подложку, приклеиваете пленку к небольшой части плоскости стекла, далее прикатываете пленку валиком. Затем последовательно, отделяя пленку от подложки, наклеивайте пленку на остальную часть стекла, избегая перекосов.

Если стекол несколько, то можно все стекла положить торцом друг другу и наклеить как на единое целое, а потом разрезать на части. Канцелярским ножом удалить излишки пленки. После обрезки свисания пленки, стекла готовы для того, чтобы собирать сердцевину двери купе. Да, ещё один важный момент, пленку клейте на ту сторону стекла, на которую нанесена краска.

Рис. 9. Прикатывание защитной пленки резиновым валиком
Рис. 10. Защитная пленка наклеена на стекло
Рис. 11. Обрезка излишков пленки
Рис. 12. Разделение вставок на изначальные составляющие

Сборка заполнения двери купе

Сборку дверей купе рассмотрим на сложном варианте – изготовление комбинированной двери, в которой через горизонтальные разделители чередуются вставки из стекла и мдф.

Сборку двери купе производить на ровной поверхности, желательно на большом столе. Обязательно необходимы упоры с торца и сбоку на столе для сборки.

Первой вставкой в двери купе, в нашем проекте, идет вставка из крашеного стекла. На оба торца стекла вставки надеваем силиконовый уплотнитель, причем его край должен не доходить примерно 10 мм до края.

Далее на стекло надеваем нижний соединительный профиль для двери купе. Если вставки и разделители рассчитаны правильно, то стекло должно торчать по бокам одинаково, примерно на 8 мм.

Рис. 13. Надеваем нижний соединительный профиль

Чтобы стекло плотнее вошло в паз профиля, аккуратно постучать резиновой киянкой.

Рис. 14. Аккуратно используем киянку для сборки двери купе

Далее на другой торец стекла надеваем профиль горизонтального разделителя. Сборку двери купе производим согласно эскизу, последовательно состыковываем вставки нашей двери. Заключительно устанавливаем верхний соединительный профиль.

Рис. 15. Сборка заполнения сложной комбинированной двери купе

Установка вертикальных ручек для двери купе

После сборки сердцевины двери купе переходим к установке вертикальных ручек профилей. Если есть стекло, опять же одеваем только теперь на продольные торцы вставки в силиконовый уплотнитель.

Рис. 16. Надеваем силиконовый уплотнитель на продольные торцы стеклянных вставок

Теперь собственно переходим к одеванию вертикальных ручек профилей. При сборке двери купе, если все рассчитано правильно, но двери купе тяжело собираются, аккуратно постукиваем по профилю ручке резиновой киянкой. С помощью винтов стягиваем соединительные профиля и профиля ручки между собой.

Рис. 17. Закреплена правая профиль ручка при сборе двери купе
Рис. 18. Приступаем к сборке левой части двери шкафа купе
Рис. 19. Стягиваем профиля ручки с соединительным профилем

Крепление верхних и нижних роликов при сборке двери купе

В паз нижнего соединительного профиля устанавливаем нижние ролики и фиксируем их винтами, которые идут в комплекте с роликами.

Рис. 20. Нижние ролики для сборки дверки купе
Рис. 21. Нижние ролики закреплены при сборке двери купе

В торец верхнего соединительного профиля устанавливаем верхние ролики и притягиваем их одновременно со стягиванием вертикального профиля ручки с верхним соединительным профилем.

Рис. 22. Верхние ролики для двери купе
Рис. 23. Крепление верхних роликов при сборке двери купе

На этом заканчиваем нашу статью, двери купе собраны.

Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
